Geleneksel bir off-grid solar sistemin 4 ana bileşeni vardır: güneş panelleri, aküler, şarj kontrol cihazı ve invertör. Bu rehberde şarj kontrol cihazının ne olduğunu, nasıl çalıştığını ve off-grid sisteminiz için doğru modeli nasıl seçeceğinizi somut bir hesaplama örneğiyle açıklıyoruz.
Solar Şarj Kontrol Cihazı Nedir?
Şarj regülatörü olarak da adlandırılan solar şarj kontrol cihazı, güneş panellerinden akülere gelen enerji akışını izleyerek düzenleyen cihazdır. Güneş panelleriniz ile aküleriniz arasında bir bekçi gibi çalışır: akülerinizi aşırı şarjdan, aşırı deşarjdan ve kısa devreden korurken panellerden mümkün olan en verimli enerji aktarımını sağlar.
⚠️
Şarj Kontrol Cihazı Olmadan Akü Zarar Görür
Güneş panelleri koşullara göre 12V'dan yüzlerce volta kadar değişen çıkış voltajı üretebilir. Şarj kontrol cihazı olmadan bu değişken voltaj doğrudan akülere ulaşır ve aşırı ısınma kaynaklı kalıcı akü hasarına yol açabilir.
Solar Şarj Kontrol Cihazı Nasıl Çalışır?
3 Şarj Aşamasının Kontrolü: Bulk, Absorption, Float
Şarj kontrol cihazları akülerin şarj sürecini üç aşamada yönetir:
✔ Bulk (Dolu Şarj): Akü belirli bir voltaj eşiğine ulaşana kadar güneş panellerinden maksimum akım sağlar. Bu aşamada akü hızla şarj olur.
✔ Absorption (Emici Şarj): Voltaj sabit tutulurken akım kademeli olarak azaltılır. Bu aşama akünün tam kapasiteye ulaşmasını sağlar.
✔ Float (Yüzer Şarj): Akü tam dolu tutmak için düşük ama sürekli bir şarj uygulanır. Aşırı şarj riski olmadan akünün %100 kapasitede kalması sağlanır.
Akü Dengeleme
Akü dengeleme, akü hücreleri arasında oluşan kapasite dengesizliklerini periyodik olarak gidererek akü ömrünü uzatan bakım aşamasıdır. Bu işlem dengeleme fonksiyonuna sahip şarj kontrol cihazları tarafından otomatik olarak gerçekleştirilebilir.
Akü Koruması
Şarj kontrol cihazı aşağıdaki koruma fonksiyonlarıyla akülerinizi olası hasarlardan korur:
✔ Aşırı şarj koruması: Akünün hasar görmesini engellemek için voltaj limitini aşan şarjı keser.
✔ Aşırı deşarj koruması: Akü voltajı kritik seviyeye düştüğünde güç akışını keserek akü hücrelerini korur.
✔ Kısa devre koruması: Kısa devre durumunda devreyi anında kapatarak sistemi güvene alır.
✔ Ters kutup koruması: Akü kutup başları yanlış bağlandığında akım akışını engeller.
✔ Ters akım koruması: Gece veya düşük ışık koşullarında güneş panellerinden akülere ters akım geçişini önler.
PWM mi MPPT mi? Şarj Kontrol Cihazı Çeşitleri
Özellik
PWM
MPPT
Verimlilik %75–80
%93–98
Panel voltajı gereksinimi Akü voltajıyla eşleşmeli
Akü voltajından yüksek olabilir
Fiyat Düşük
Yüksek
Kış / düşük ışık performansı Zayıf
Güçlü
Sistem büyümesine uyum Sınırlı
Esnek
İdeal kullanım ≤450W küçük sistemler
450W üstü, tüm büyük sistemler
ℹ️
450W Eşiği: Hangi Sisteme Hangisi?
Toplam güneş paneli gücü 450W ve altında ise PWM yeterlidir. 450W'ın üzerindeki sistemlerde mutlaka MPPT tercih edilmelidir — PWM bu güç seviyesinde kısa sürede zarar görebilir. MPPT cihazlar ek olarak değişen hava koşullarında ve kış aylarında da verimliliklerini korur.
Hangi Solar Şarj Kontrol Cihazı: PWM mi MPPT mi?
Off-grid solar sisteminiz için iki teknoloji arasındaki teknik farklar, seçim kriterleri ve hangi sistemde hangisinin tercih edilmesi gerektiği hakkında kapsamlı rehber.
Şarj Kontrol Cihazı Nasıl Seçilir? 4 Temel Kriter
Doğru şarj kontrol cihazını seçerken şu dört faktörü göz önünde bulundurmalısınız:
✔ Akü tipi ve voltaj uyumluluğu: Cihazın kullanacağınız akü tipi (AGM, jel, LiFePO4 vb.) ve akü voltajıyla (12V, 24V, 48V) uyumlu olduğunu doğrulayın.
✔ Güneş paneli maksimum açık devre voltajı (Voc): Cihazın desteklediği maksimum giriş voltajı, güneş paneli dizisinin en yüksek Voc değerinden yüksek olmalıdır.
✔ Güneş paneli maksimum giriş gücü: Cihazın şarj kapasitesini aşmayacak şekilde panel gücünü boyutlandırın. Formül: Maks. Panel Gücü (W) = Şarj Akımı (A) × Akü Voltajı (V) .
✔ Akünün maksimum şarj akımı: Akünüzün izin verdiği maksimum şarj akımı, cihazın nominal şarj akımından yüksek olmalıdır. Aksi hâlde akü zarar görebilir.
Örnek Seçim Hesabı: Mullinix CL12/24-30A

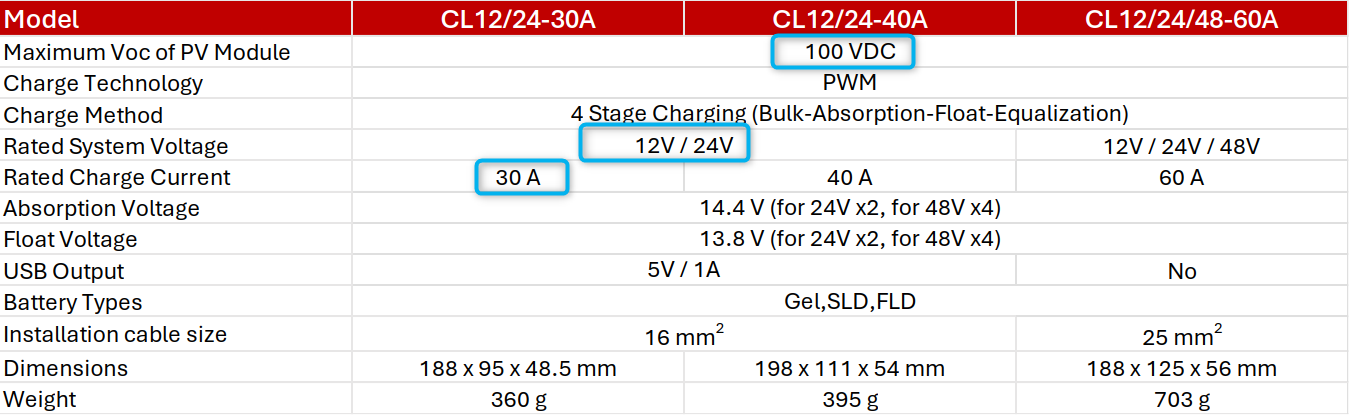

Mullinix PWM Şarj Kontrol Cihazı Teknik Verileri
✔ Akü tipi ve voltaj uyumluluğu: 12V ve 24V akü sistemleriyle uyumludur. Teknik verileri kontrol ederek kullanacağınız akü tipini (jel, AGM, sulu) cihaza göre yapılandırın.
✔ Güneş paneli maksimum giriş voltajı: Teknik verilere göre maksimum açık devre voltajı 100V'tur. Kullanacağınız panel dizisinin Voc değerinin bu sınırı aşmadığından emin olun.
✔ Güneş paneli maksimum giriş gücü: Cihazın nominal şarj akımı 30A'dır. Buna göre: 12V sistemde maks. panel gücü = 30 × 12 = 360W ; 24V sistemde maks. panel gücü = 30 × 24 = 720W .
✔ Akünün maksimum şarj akımı: Cihaz 30A şarj akımı sağlamaktadır. Kullanacağınız akünün izin verdiği maksimum şarj akımı 30A'dan yüksek olmalıdır.

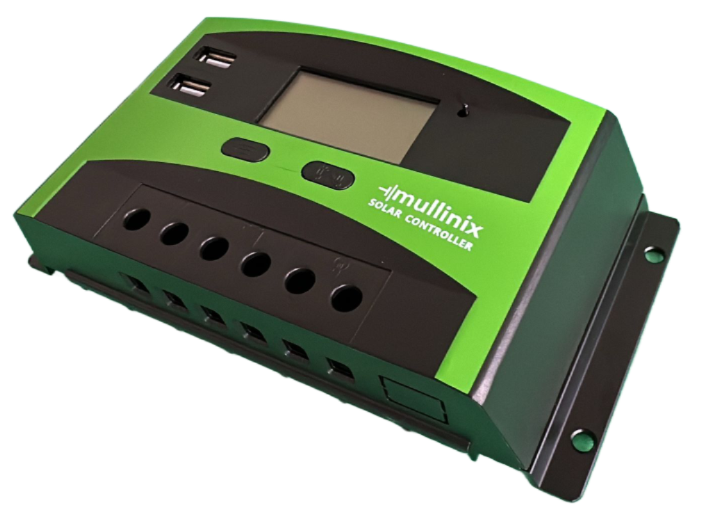

Mullinix CL Serisi PWM Solar Akü Şarj Kontrol Cihazı
4 kademeli şarj algoritmasına sahip olan bu cihaz kurşun asit bazlı akülerle (jel, AGM, sulu) uyumludur ve küçük off-grid solar sistemler için ekonomik bir çözüm sunar.
Sıkça Sorulan Sorular
Şarj kontrol cihazı olmadan solar sistem kurulabilir mi?
Teknik olarak kurulabilir ancak ciddi riskler taşır. Güneş panellerinin değişken voltaj çıkışı doğrudan akülere ulaştığında aşırı şarj, aşırı ısınma ve kalıcı akü hasarı kaçınılmaz olur. Sisteminizin uzun ömürlü ve güvenli çalışması için şarj kontrol cihazı zorunlu bir bileşendir.
Kaç amperlik şarj kontrol cihazı seçmeliyim?
Formül şudur: Şarj Akımı (A) = Toplam Panel Gücü (W) ÷ Akü Voltajı (V) . Örneğin 600W panel + 24V akü sisteminde: 600 ÷ 24 = 25A. Güvenlik payı için hesaplanan değerin en az %25 üzerinde kapasiteli bir cihaz seçin (bu örnekte 30A veya 40A). MPPT için ek olarak maksimum güneş ışığında panel voltajının ve akımının pik değerleri de hesaba katılmalıdır.
LiFePO4 akü için hangi şarj kontrol cihazı uyumludur?
LiFePO4 aküler için lityum akü modunu (Lithium mode) destekleyen bir şarj kontrol cihazı şarttır. Standart kurşun asit algoritmasıyla şarj edilen LiFePO4 aküler yetersiz şarj ya da aşırı şarjla zarar görebilir. Satın almadan önce cihazın teknik özelliklerinde LiFePO4 veya Lityum desteği bulunduğunu doğrulayın.
MPPT şarj kontrol cihazı kışın da verimli çalışır mı?
Evet. MPPT'nin en belirgin avantajlarından biri değişen ışık koşullarına ve sıcaklığa uyum sağlamasıdır. Kış aylarında güneşlenme süresi kısalsa ve panel voltajı değişse de MPPT, anlık maksimum güç noktasını takip ederek PWM'ye kıyasla %20–30 daha fazla enerji toplayabilir.
Şarj kontrol cihazı ile güneş paneli arasına sigorta takılması gerekir mi?
Evet. Güneş paneli ile şarj kontrol cihazı arasına ve akü ile şarj kontrol cihazı arasına uygun kapasitede DC sigorta yerleştirmek hem ekipmanları hem de kabloları kısa devre ve aşırı akım hasarından korur. Bu bağlantılarda DC için tasarlanmış sigorta veya devre kesici kullanılması zorunludur.
Şarj kontrol cihazı bağlantısı nasıl yapılır?
Bağlantı sırası kritiktir ve üretici kılavuzuna göre yapılmalıdır. Genel kural: önce akü, sonra güneş paneli bağlanır. Ters sıra cihazın zarar görmesine yol açabilir. Çıkış olarak 6 bağlantı noktası bulunur: Panel (+−), Akü (+−) ve DC Yük (+−). Güç bağlantıları yapmadan önce cihazın kullanım kılavuzunu dikkatlice okuyun.
