Güneş enerjisi sistemi kurarken karşılaşılan en kritik kararlardan biri doğru şarj kontrol cihazını seçmektir. PWM ve MPPT olmak üzere iki ana teknoloji mevcut olup hangisinin tercih edileceği sisteminizin büyüklüğüne, panel voltajına ve bütçenize göre değişir. Bu rehberde her iki teknolojiyi somut bir hesaplama örneğiyle karşılaştırıyor ve hangi durumda hangisinin daha avantajlı olduğunu açıklıyoruz.
Solar Şarj Kontrol Cihazı Nedir?
Şarj regülatörü olarak da adlandırılan solar şarj kontrol cihazı, güneş panelinden aküye giden akımı ve voltajı düzenleyen ve kontrol eden cihazdır. Akünün aşırı şarjdan zarar görmesini önlerken panel çıkışından maksimum enerji elde edilmesini sağlar. PWM ve MPPT olmak üzere iki ana tip mevcuttur.
PWM ve MPPT: Hızlı Karşılaştırma
Özellik
PWM
MPPT
Açılımı Pulse Width Modulation (Darbe Genişliği Modülasyonu) Maximum Power Point Tracking (Maks. Güç Noktası İzleme) Verimlilik ~%75 ~%95 İdeal sistem gücü ≤400W (küçük sistemler) 400W+ (orta ve büyük sistemler) Panel voltajı esnekliği Akü voltajına yakın olmalı Akü voltajından çok yüksek olabilir Panel bağlantı tipi Genellikle paralel Seri ve paralel esnekliği Akü uyumluluğu Ağırlıklı kurşun asit Kurşun asit + Lityum Düşük ışık / kış performansı Zayıf Güçlü Maliyet Düşük Yüksek
PWM Şarj Kontrol Cihazı Nasıl Çalışır?
Bir PWM şarj kontrol cihazı, güneş paneli ile akü arasında hızla açılıp kapanan bir elektrik anahtarı gibi çalışır. Akü şarj olurken akünün voltajını panel voltajı ile aynı seviyeye çekerek şarj akımını kademeli olarak azaltır.
PWM Şarj Kontrol Cihazının Özellikleri
✔ 300W–400W veya daha küçük güneş paneli kurulumları için daha uygundur.
✔ Düşük voltaj limitleri nedeniyle çoğu zaman panellerin paralel bağlanmasını gerektirir.
✔ Ağırlıklı olarak kurşun asit akülerle uyumludur.
✔ Ortalama %75 verimlilik sunar.
✔ Panel voltajının akü voltajına yakın olduğu sistemlerde idealdir.
✔ Daha basit yapısı nedeniyle MPPT'ye göre çok daha ekonomiktir.
MPPT Şarj Kontrol Cihazı Nasıl Çalışır?
Bir MPPT şarj kontrol cihazı, güneş panelinin voltajını sürekli izleyerek maksimum güç noktasını (MPP) takip eder. Tıpkı bir DC-DC voltaj dönüştürücü gibi davranarak yüksek panel voltajını düşük akü voltajına dönüştürürken gücü sabit tutar ve akımı yükseltir.
MPPT Şarj Kontrol Cihazının Özellikleri
✔ 400W ile 1000W veya daha büyük güneş paneli kurulumları için uygundur.
✔ Kurşun asit ve lityum (LiFePO4) akülerle kullanılabilir.
✔ DC-DC dönüştürme verimliliği yaklaşık %95 seviyesindedir.
✔ Panel voltajı ile akü voltajı arasındaki farktan bağımsız olarak yüksek verimlilik sağlar.
✔ Düşük ışınım ve yüksek sıcaklık koşullarında bile panel çıkışını optimize eder.
✔ Daha yüksek teknoloji içerdiğinden PWM'ye kıyasla daha pahalıdır.
PWM mi MPPT mi? Sayılarla Karşılaştırma
Somut bir örnekle iki teknolojinin farkını gösterelim. Aşağıdaki özelliklere sahip 100W'lık bir güneş paneli ile 12V akü şarj ettiğimizi varsayalım:
✔ Maksimum Güç (Pmax): 100W
✔ Optimum Çalışma Voltajı (Vmp): 20.4V
✔ Optimum Çalışma Akımı (Imp): 4.91A
✔ Açık Devre Voltajı (Voc): 24.3V
✔ Kısa Devre Akımı (Isc): 5.21A

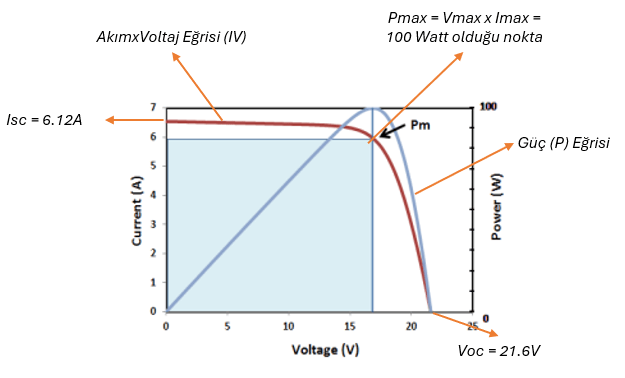

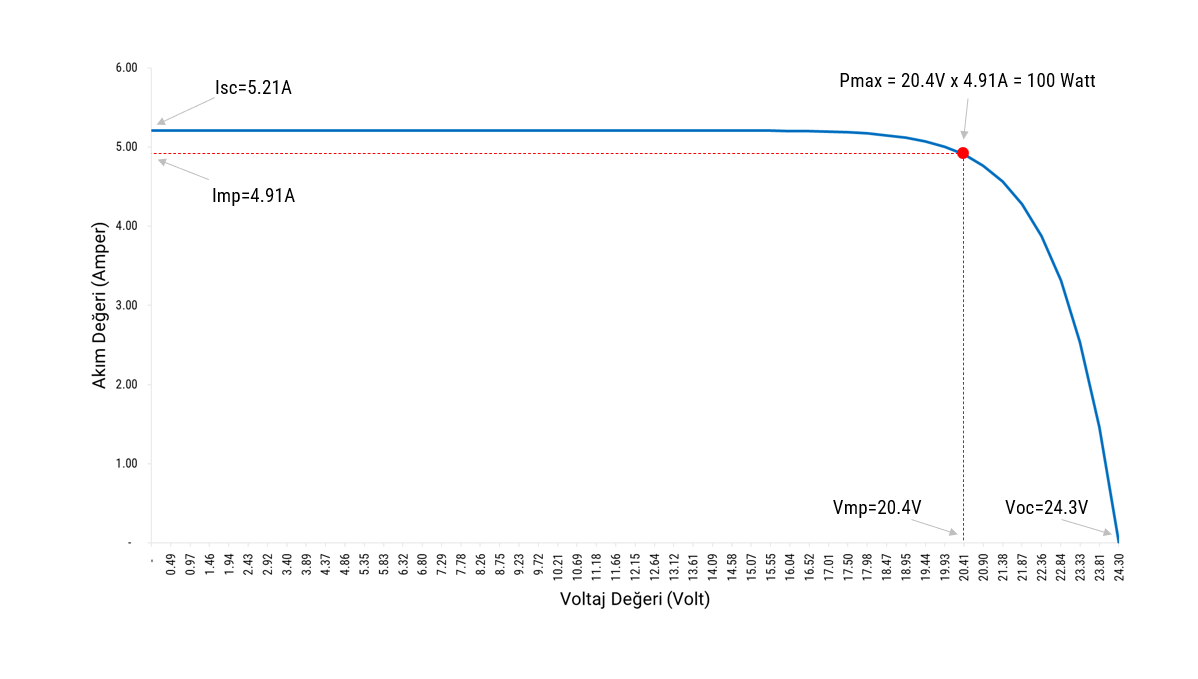

100W Güneş Paneli Akım-Voltaj (IV) Grafiği
MPPT ile Akü Şarj Gücü

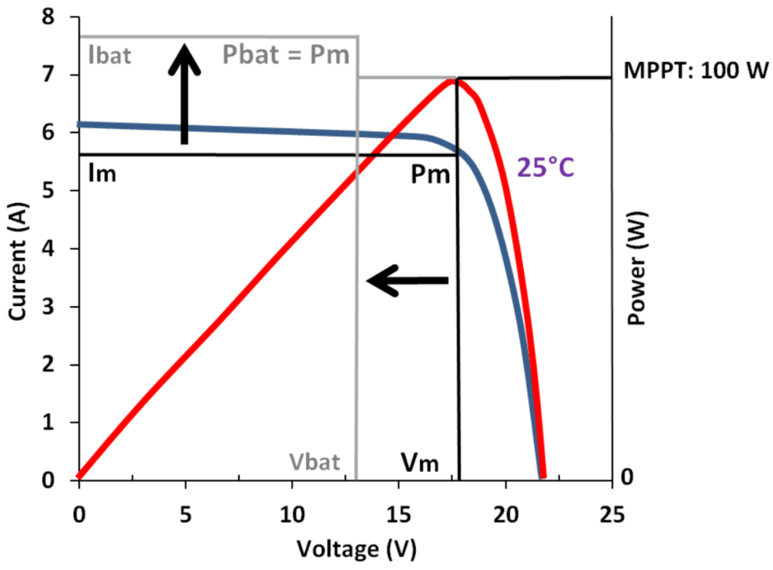

MPPT bir transformatör gibi davranarak maksimum güç noktasını (100W) yakalar. Yüksek panel voltajını (20.4V) düşük akü voltajına (12V) dönüştürürken gücü korur:
✅
MPPT Şarj Akımı Hesabı
Akü Şarj Akımı = 100W ÷ 12V = 8.33A ~100W

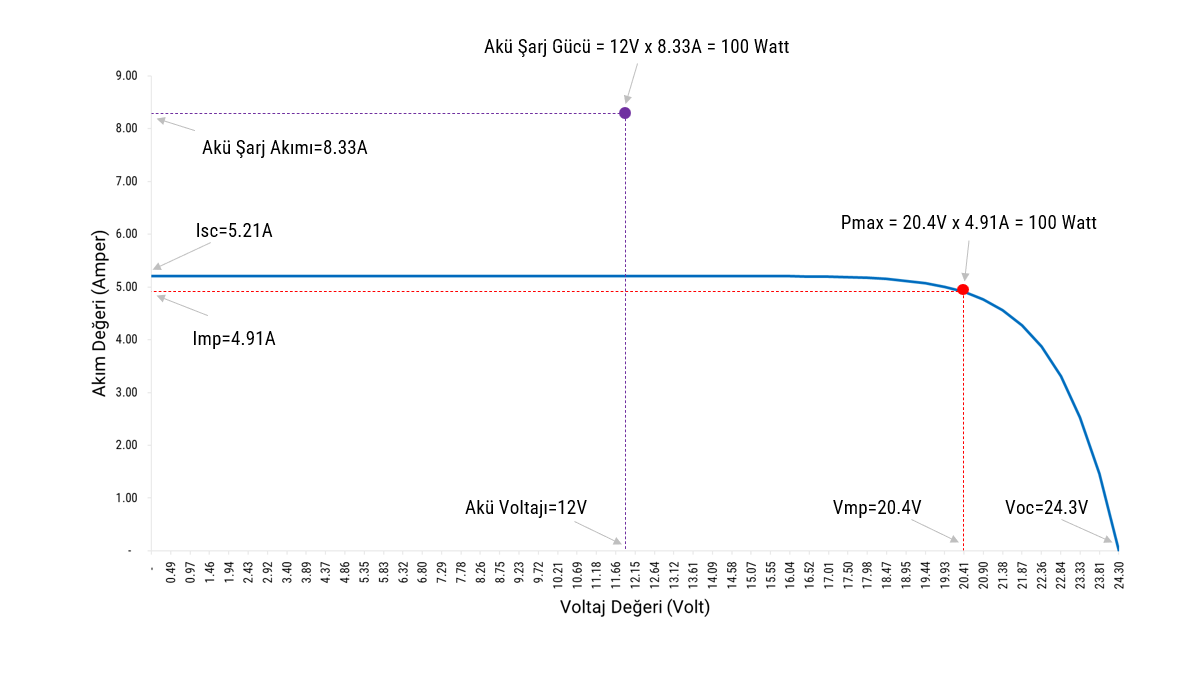

100W Güneş Paneli + MPPT: Akü Şarj Gücü
PWM ile Akü Şarj Gücü
PWM bir devre anahtarı olarak çalışır: panel voltajını akü voltajına çekerek (12V seviyesinde) çalışır. Bu noktada panelin üretebileceği akım ise IV grafiğine göre yalnızca yaklaşık 5.12A civarındadır:
⚠️
PWM Şarj Gücü Hesabı
Akü Şarj Gücü = 12V × 5.12A ≈ 62W ~62W — MPPT'ye kıyasla %38 daha az.

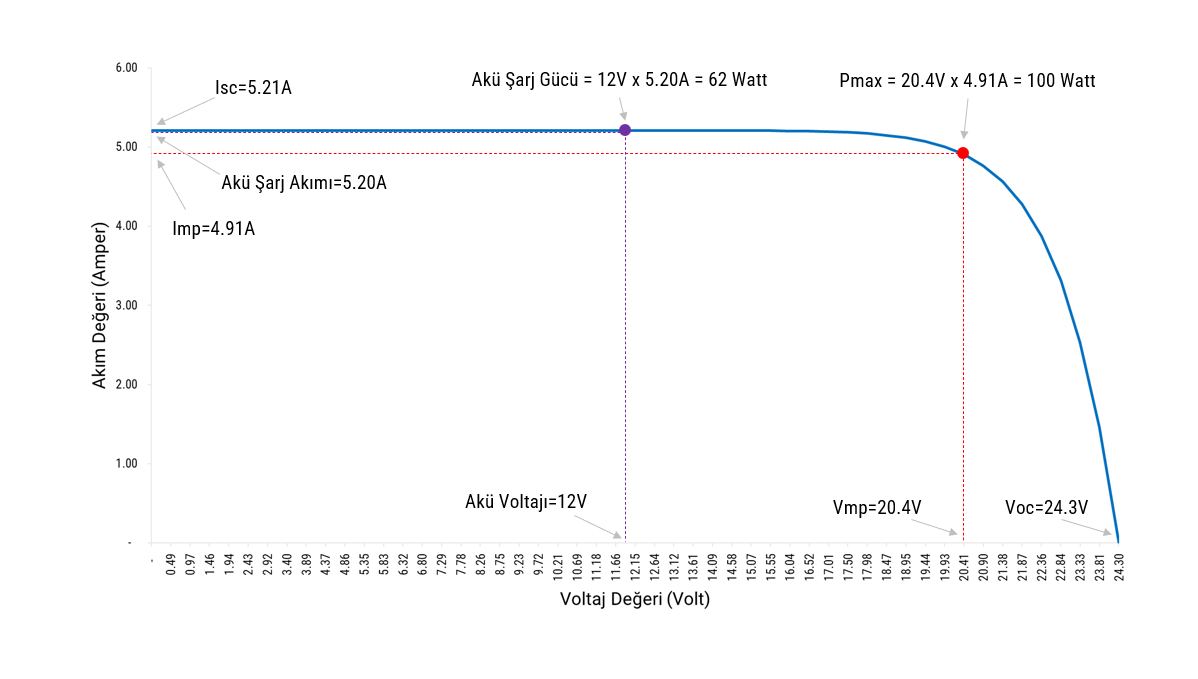

100W Güneş Paneli + PWM: Akü Şarj Gücü (~62W)
Hangi Koşulda Hangisini Seçmeli?
PWM Ne Zaman Tercih Edilmeli?
PWM şarj kontrol cihazları, panel voltajı akü voltajına yakın olduğunda ve sistem küçük kaldığında makul bir çözümdür. Yağmurlu/bulutlu havalarda veya aralıklı yüklerde akü voltajı düştüğünde PWM panel voltajını daha da aşağı çekerek güç çıkışı dramatik biçimde düşer. Panel hücre sıcaklığının 45°C–75°C arasında olduğu ılımlı iklim koşullarında PWM hâlâ kabul edilebilir bir performans sunar.
MPPT Ne Zaman Tercih Edilmeli?
Bir MPPT şarj kontrol cihazı hem temel şarj işlevini hem de DC-DC voltaj dönüşümünü yerine getirir; bu sayede panel voltajı akü voltajından önemli ölçüde yüksek olduğunda bile maksimum güç noktasına yakın çalışır. Çok yüksek veya çok düşük panel sıcaklıklarında, düşük ışınım koşullarında (kış, bulutlu havalar) ve 400W üzeri tüm sistemlerde MPPT belirgin avantaj sağlar.

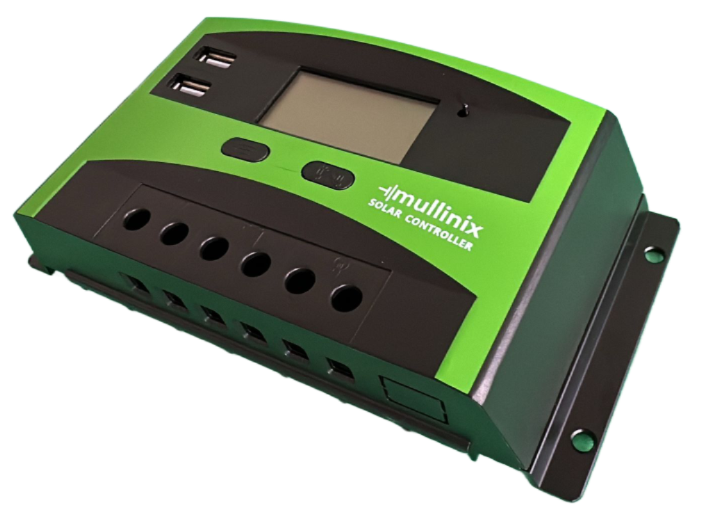

Mullinix CL Serisi PWM Solar Akü Şarj Kontrol Cihazı
4 kademeli şarj algoritmasına sahip Mullinix CL serisi, kurşun asit bazlı akü çeşitlerini solar paneller aracılığıyla şarj etmek için ideal küçük ve ekonomik sistemlerde güvenilir performans sunar.
Solar Şarj Kontrol Cihazı Nasıl Seçilir?
Akü tipi, panel giriş voltajı, maksimum panel gücü ve şarj akımı hesabı dahil off-grid solar sisteminiz için doğru şarj kontrol cihazını seçme rehberi.
Sıkça Sorulan Sorular
PWM'yi 450W üzeri sistemde kullanırsam ne olur?
450W üzeri güneş paneli gücünü PWM şarj kontrol cihazına bağlamak cihazın aşırı yüklenmesine ve kısa sürede zarar görmesine yol açabilir. Ayrıca verimlilik kaybı çok belirginleşir: büyük sistemlerde "ucuz cihaz" tercihinin yarattığı üretim kaybı, MPPT'nin fiyat farkını kısa sürede aşar. 450W ve üzeri sistemlerde MPPT zorunludur.
MPPT şarj kontrol cihazı kışın da verimli çalışır mı?
Evet, MPPT'nin en önemli avantajlarından biri de budur. Kış aylarında güneşlenme süresi kısalsa da panel voltajı soğukta yükseldığından MPPT bu yüksek voltajı daha fazla akıma dönüştürerek verimli şarj sağlar. Düşük ışınım koşullarında (bulutlu havalar) da maksimum güç noktasını takip etmeye devam eder; PWM ise bu koşullarda belirgin verim kaybı yaşar.
LiFePO4 akü için PWM mi MPPT mi kullanmalıyım?
LiFePO4 aküler için lityum akü modunu destekleyen bir MPPT şarj kontrol cihazı tercih edilmelidir. Çoğu PWM cihaz kurşun asit odaklı şarj algoritmasıyla tasarlanmıştır ve LiFePO4 aküyü doğru şarj edemeyebilir. Satın almadan önce cihazın teknik özelliklerinde lityum akü (Lithium/LiFePO4) desteği bulunduğunu doğrulayın.
MPPT, PWM'ye göre ne kadar daha fazla enerji üretir?
Koşullara göre değişmekle birlikte, aynı güneş paneli dizisiyle MPPT, PWM'ye kıyasla %20–30 daha fazla enerji üretebilir. Özellikle panel voltajının akü voltajından yüksek olduğu sistemlerde, kış aylarında ve düşük ışık koşullarında bu fark daha da belirginleşir. Somut örneğimizde 100W panelde MPPT ~100W, PWM ise ~62W şarj gücü sağladı — %38'lik bir verimlilik farkı.
Panel voltajı ile akü voltajı aynıysa PWM yeterli midir?
Evet, panel voltajı akü voltajına çok yakınsa (örneğin 12V panel + 12V akü) PWM iyi bir çözüm olabilir; bu senaryoda iki teknoloji arasındaki fark minimum düzeye iner. Ancak panel büyüdükçe ve panel voltajı ile akü voltajı arasındaki fark arttıkça MPPT'nin avantajı belirginleşir.
Her iki cihazda da panel voltajı akü voltajından yüksek olmak zorunda mı?
Evet. Hem PWM hem de MPPT'de şarjın gerçekleşebilmesi için güneş paneli voltajının akü voltajından yüksek olması gerekir; bu, enerji akışının temel fizik ilkesidir. PWM'de bu farkın küçük olması idealken MPPT, büyük voltaj farklarını verimli biçimde kullanabilir.
