Power İnverter Nedir ve Nasıl Çalışır? 12V 220V Dönüşüm Rehberi

Power inverter veya güç eviricisi olarak da bilinen inverterler, doğru akımı (DC) alternatif akıma (AC) dönüştüren elektronik cihazlardır. Elektrik şebekesine erişimin mümkün olmadığı ya da taşınabilir güç kaynağı gereken durumlarda, AC ile çalışan cihazlara güç sağlamak için kullanılırlar. Güneş enerjisi sistemleri, karavanlar, tekneler ve off-grid uygulamalar başta olmak üzere pek çok alanda kritik bir role sahiptirler.

Power İnverter (İnvertör) Nedir?

Power inverter (güç eviricisi veya invertör), DC elektriği (doğru akım) AC elektriğe (alternatif akım) dönüştüren elektronik bir cihazdır. Akü, güneş paneli veya araç elektrik sisteminden gelen 12V ya da 24V DC gücü, ev aletlerinin ve elektronik cihazların kullandığı 220V 50Hz AC elektriğe çevirir.

İnverter, elektrik üretmez; bağlı olduğu DC kaynaktan aldığı enerjiyi dönüştürür. Bu nedenle bir inverterin sürekli çalışabilmesi için yeterli kapasitede akü veya güneş paneli sistemi gerekmektedir.

İnverter Nerelerde Kullanılır?

12V 220V İnverter Nasıl Çalışır? (Çalışma Prensibi)

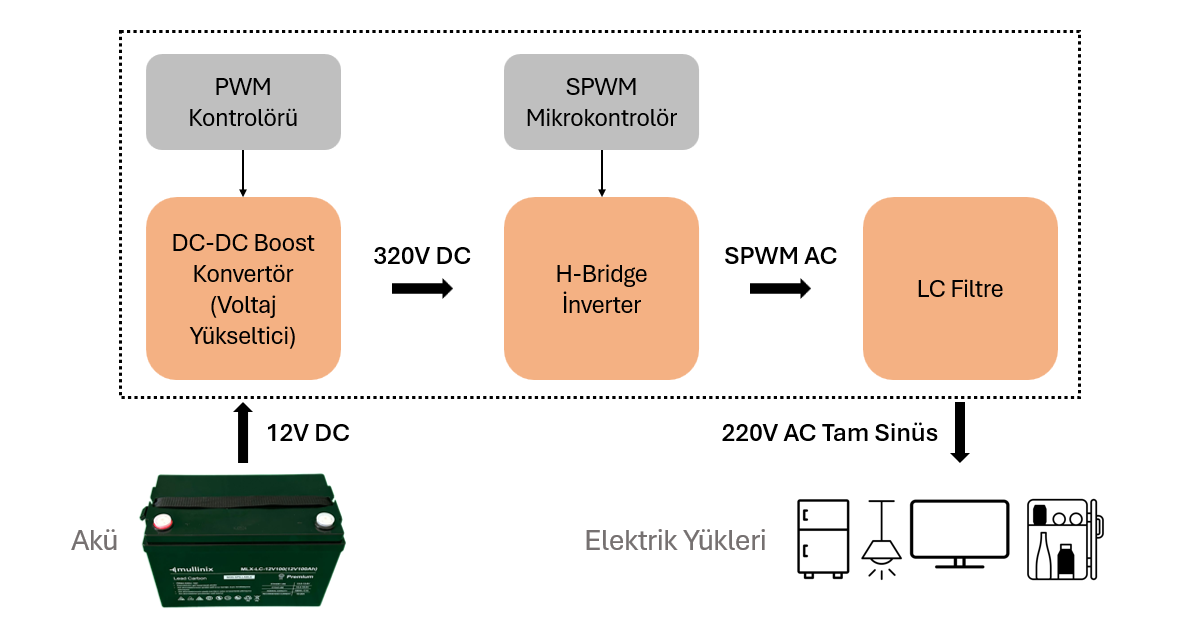

12 Volt DC'yi 220 Volt AC'ye dönüştüren bir inverterin çalışması 3 temel aşamadan oluşur:

1. DC-DC Boost Konvertör — Voltaj Yükseltme

Boost konvertör (DC voltaj yükseltici), birinci aşamada aküden gelen 12V DC voltajı yaklaşık 320V'a yükseltir. Bu yüksek voltaj bir sonraki dönüşüm aşaması için gereklidir.

2. H-Bridge İnverter — DC'den AC'ye Dönüşüm

H-Bridge devresinin yardımıyla, sinüsoidal PWM (SPWM) metodu ile 320V'luk DC güç alternatif akıma (AC) dönüştürülür. Bu aşamada beyin görevi üstlenen SPWM mikrokontrolörü, aşırı yük ve aşırı ısınma gibi durumlarda inverterin zarar görmesini önler.

3. LC Filtre — Tam Sinüs Dalga Çıkışı

H-Bridge çıkışındaki yüksek frekanslı PWM dalgaları, indüktör ve kondansatör yardımıyla stabil, temiz sinüs dalgalarına dönüştürülür. Bu son adımda 12V DC'den elde edilen güç, hassas elektronik cihazların kullanabileceği 220V 50Hz AC elektriğe dönüşmüş olur.

Tam Sinüs ve Modifiye Sinüs İnverter Farkı

Mullinix MLX Serisi Tam Sinüs Power İnverter

Mullinix tam sinüs inverterler, tıbbi ekipman ve hassas elektroniklerle birlikte güvenle kullanılabilir. DC'nin 110V veya 220V AC devresinden tamamen izole edildiği MLX serisi yüksek güvenlik standartları sunar ve yüksek sıcaklıklarda bile performansını korur.

Şimdi İncele

Sonuç Olarak

12V 220V inverter; aküden sağlanan DC gücü voltaj yükseltici devreden geçirerek önce yüksek frekanslı AC'ye, ardından hassas cihazların kullanabileceği tam sinüs dalgalı 220V 50Hz AC elektriğe dönüştürür. Bu dönüşümün güvenli ve kararlı bir şekilde gerçekleşmesinde SPWM mikrokontrolörü kritik bir role sahiptir.

Sıkça Sorulan Sorular

İnverter ile konvertör arasındaki fark nedir?

İnverter DC → AC dönüşümü yapar; yani akü veya güneş panelinden gelen doğru akımı, ev cihazlarının kullandığı alternatif akıma çevirir. Konvertör (doğrultucu) ise bunun tersini yapar: AC → DC dönüşümüyle şebeke elektriğini akü veya elektroniklerin ihtiyaç duyduğu doğru akıma çevirir.

İnverter aküyü şarj eder mi?

Standart bir inverter yalnızca DC'yi AC'ye çevirir; akü şarj etmez. Ancak dahili şarj cihazına sahip olan şarjlı inverterler (UPS inverteri), şebeke veya jeneratör bağlıyken aküleri şarj edebilir.

Saf sinüs dalga mı, modifiye sinüs dalga mı tercih etmeliyim?

Laptop, tablet, televizyon, tıbbi cihaz ve motorlu aletler gibi hassas elektronikler için tam sinüs (saf sinüs) inverter tercih edilmesi önerilir. Modifiye sinüs inverterler ise lamba ve fan gibi basit yükler için yeterlidir; ancak hassas cihazlarda arıza veya verim kaybına neden olabilir.

12V inverter kaç watt cihaz çalıştırabilir?

İnverterin kaldırabileceği yük, watt (W) kapasitesine göre belirlenir. Örneğin bir 1000W inverter, anlık olarak 1000W'a kadar yük kaldırabilir. Aynı anda çalışacak tüm cihazların toplam güç tüketimi hesaplanarak doğru kapasitede inverter seçilmelidir.

Aküden 220 volt elektrik nasıl alınır?

Aküden 220V elektrik almak için bir 12V 220V inverter kullanılır. İnverter, aküdeki 12V DC gücü 220V AC'ye çevirerek standart prizlere bağlı cihazların çalışmasını sağlar. Sürekli kullanım için inverter kapasitesinin (watt) çalıştırılacak cihazların toplam güç tüketimini karşılaması ve aküyü düzenli şarj eden bir sistem (güneş paneli veya şarj cihazı) bulunması önemlidir.

İnverter nasıl bağlanır?

İnverter, kırmızı kablo pozitif (+), siyah kablo negatif (−) kutba olmak üzere doğrudan akü terminallerine bağlanır. Bağlantı yapılmadan önce inverter kapalı olmalıdır. Yüksek kapasiteli inverterlerde (1000W üzeri) kablo kesiti en az 10mm² olmalı, akü ile inverter arasına uygun amper değerinde sigorta yerleştirilmelidir. Bağlantı tamamlandıktan sonra inverter açılır ve AC çıkış prizi üzerinden cihazlar çalıştırılabilir.
