Güneş enerjisi sisteminizin verimli çalışması için seri ve paralel güneş paneli bağlantı konfigürasyonlarını anlamak çok önemlidir. Bu rehberde seri ve paralel bağlantıların nasıl çalıştığını, aralarındaki farkları, hangi sistemde hangisinin tercih edileceğini ve adım adım kurulum rehberini paylaşıyoruz.
Seri ve Paralel Bağlantı: Hızlı Karşılaştırma
Özellik
Seri Bağlantı
Paralel Bağlantı
Voltaj Artar (paneller toplamı)
Aynı kalır
Akım (Amper) Aynı kalır
Artar (paneller toplamı)
Kontrolör türü MPPT önerilir
PWM uyumlu
Gölgelenme etkisi Tüm diziyi etkiler
Yalnızca ilgili paneli etkiler
Kablo kalınlığı Standart
Yüksek akım → kalın kablo
Ekstra ekipman Genellikle gerekmez
Y konnektör / birleştirici kutu
Uygulama alanı Büyük sistem, MPPT inverter
Küçük sistem, PWM şarj cihazı
Güneş Paneli Seri Bağlantı
Seri bağlantıda, bir panelin pozitif terminali bir sonraki panelin negatif terminaline bağlanır. Bu konfigürasyonda voltaj artar, akım değeri aynı kalır.
Seri bağlantı, MPPT şarj kontrol cihazlarının kullanıldığı güneş enerjisi sistemlerinde tercih edilir. MPPT cihazlar daha yüksek voltaj girişini kabul ederek 12V, 24V, 48V veya 51,2V akü sistemlerini verimli şekilde şarj eder.
⚠️
Seri Bağlantıda Gölgelenme Sorunu
Seri bağlı panellerde bir panel gölgelenirse tüm dizi bundan olumsuz etkilenir. Gölgelenme riski yüksek kurulumlar için paralel bağlantı ya da dizi optimizörü kullanımı değerlendirilmeli.

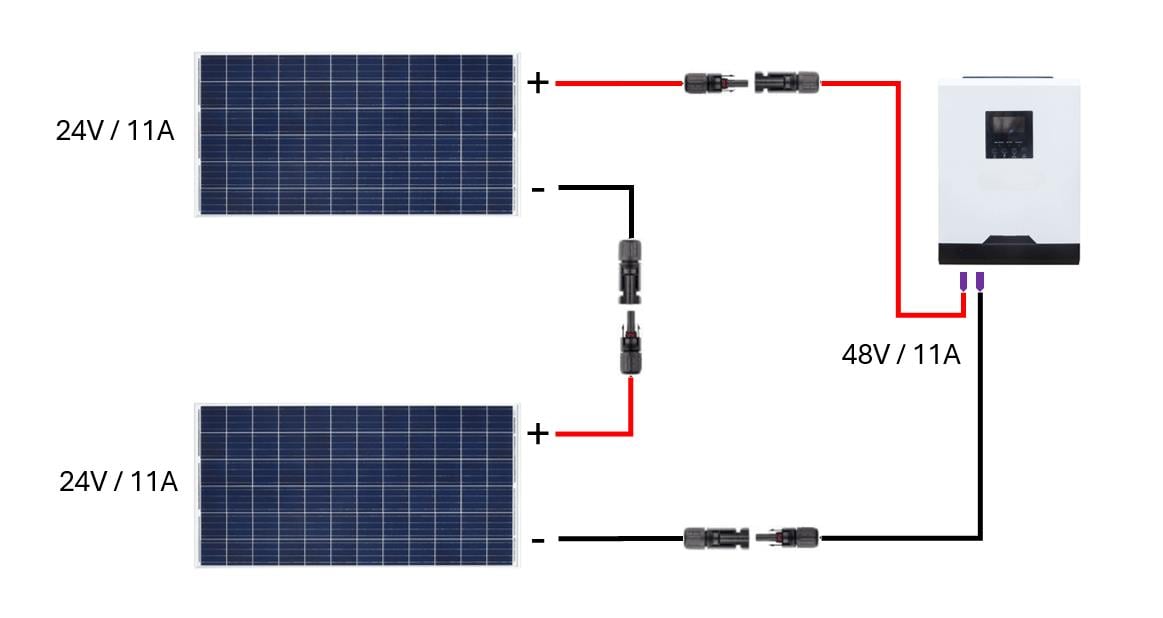

Güneş Paneli Seri Bağlantı Şeması
Güneş Paneli Paralel Bağlantı
Paralel bağlantıda, tüm panellerin pozitif terminalleri birbirine, negatif terminalleri ise birbirine bağlanır. Bu konfigürasyonda akım (amper) artar, voltaj değeri aynı kalır.
Paralel bağlantı genellikle PWM şarj kontrolörlerinin kullanıldığı küçük ölçekli sistemlerde tercih edilir. Temel dezavantajı, yüksek akım nedeniyle daha kalın kablo kullanma zorunluluğu ve Y konnektör ya da birleştirici kutu gibi ek ekipman gerektirmesidir.

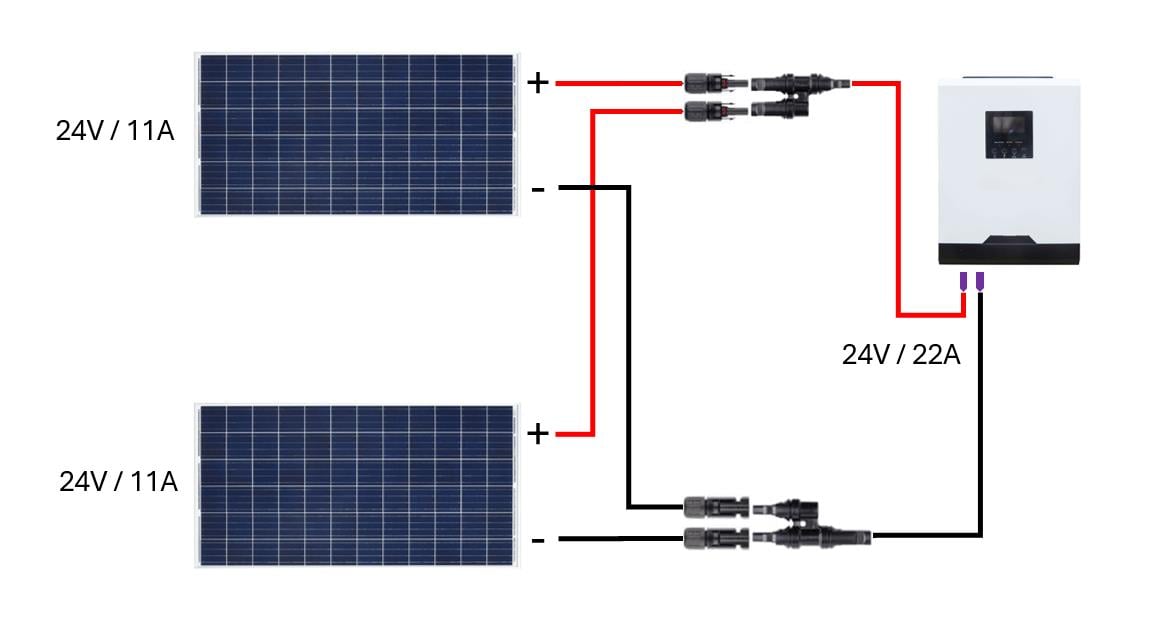

Güneş Paneli Paralel Bağlantı Şeması
Güneş Panelleri Nasıl Bağlanır?
Gerekli Alet ve Malzemeler
✔ Solar DC Kablo: Güneş paneli bağlantısı için her zaman uygun kesitte solar sınıfı kablo kullanın. Solar kablolar ekstrem hava koşullarına, yüksek sıcaklığa ve UV ışınlarına dayanıklıdır. Yaygın olarak kullanılan kablo kesiti 10 AWG (6 mm²)'dir.
✔ MC4 Konnektör: Güneş panelleri için özel olarak tasarlanmış, hava koşullarına dayanıklı ve yüksek güvenlik sunan konnektörlerdir.
✔ Kablo Soyucu ve Kesici: Kabloları ihtiyaç duyulan uzunlukta kesmek ve bağlantıları hazırlamak için kullanılır.
✔ Sıkma Pensesi: MC4 konnektörlerin solar kablolara güvenli biçimde sabitlenmesi için gereklidir.
✔ Montaj Elemanları: Güneş panellerini sabitlemek için ray, braket ve vidalar.
✔ Güvenlik Ekipmanları: Çatı uygulamaları için güvenlik eldiveni, kask ve kaymayan bot.
ℹ️

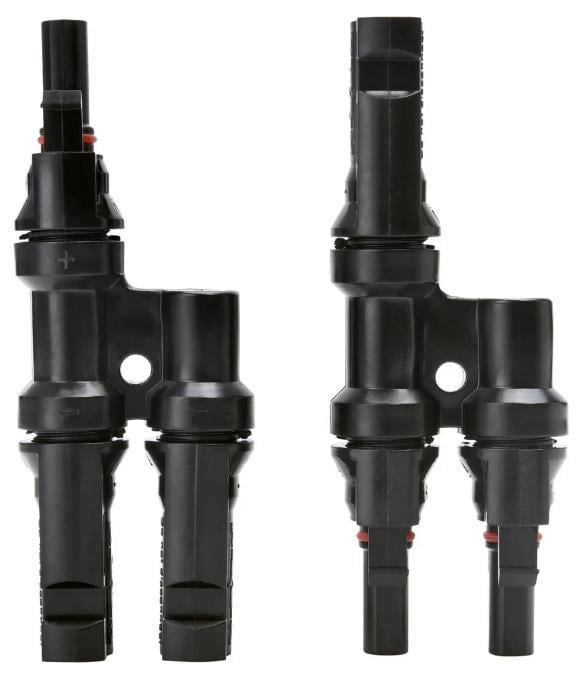

Y Branch Konnektör Nedir?
Paralel bağlantıda pozitif ve negatif terminalleri birleştirmek için kullanılan özel MC4 uyumlu konnektördür. 2'li ve 3'lü versiyonları mevcuttur; birden fazla panelin aynı hatta birleştirilmesini sağlar.
Adım Adım Kurulum
Adım 1 — Bağlantı Tipini Belirleyin
Sisteminizin şarj kontrolörü veya inverter tipine göre seri mi, paralel mi, yoksa seri-paralel kombinasyonlu mu bağlantı yapacağınıza karar verin. MPPT sistemler için seri, PWM sistemler için paralel bağlantı genellikle daha uygundur.
Adım 2 — Kablolama Planı Hazırlayın
Paneller ile şarj kontrol cihazı veya inverter arasındaki mesafeyi ölçün. Kablo yolunu belirleyerek ihtiyaç duyacağınız kablo uzunluklarını hesaplayın.
Adım 3 — Güneş Panellerini Sabitleyin
Montaj elemanlarını (ray ve braketler) kurarak panelleri güvenli ve sıkı biçimde yerleştirin.
Adım 4 — Kablolamayı Hazırlayın
Sıkma pensesiyle kablolama planınıza göre solar kablolarınıza MC4 konnektörleri takın.
Adım 5 — Panelleri Birbirine Bağlayın
Seçtiğiniz bağlantı tipine (seri veya paralel) göre panelleri birbirine bağlayın. Paralel bağlantı için Y konnektör veya birleştirici kutu kullanın.
Adım 6 — Şarj Kontrol Cihazına veya İnvertera Bağlayın
Panel dizisinin pozitif ve negatif çıkışlarını şarj kontrol cihazınızın veya inverterinizin PV girişlerine bağlayın.
Adım 7 — Bağlantıyı Test Edin
Multimetre ile panel dizisinin voltaj değerini ölçün. Ölçülen değerin tasarladığınız sistem parametreleriyle uyumlu olduğunu doğrulayın.
✅
Önemli Hatırlatma
Paralel bağlantıda farklı voltaj değerlerine sahip panelleri birbirine bağlamaktan kaçının. En düşük voltajlı panel tüm dizinin çıkış voltajını sınırlar. Seri bağlantıda ise farklı güçte paneller tüm dizinin verimliliğini olumsuz etkiler.
Sonuç Olarak
Güneş panellerini seri veya paralel bağlamak sisteminizin performansını doğrudan belirler. Seri bağlantı yüksek voltaj isteyen MPPT sistemler için, paralel bağlantı ise gölgelenme riski yüksek veya PWM tabanlı küçük sistemler için uygundur. Her iki bağlantı tipini de anlayarak, sistem bileşenlerinizi tanıyarak doğru kurulumu gerçekleştirebilirsiniz.
Akülerde Seri ve Paralel Bağlantı
Akülerinizi paralel veya seri bağlayarak amper-saat kapasitesini veya voltajı artırabilirsiniz. Her iki bağlantı tipinin nasıl çalıştığı, avantajları ve dezavantajları hakkında kapsamlı rehber.
Sıkça Sorulan Sorular
4 adet güneş paneli bağlantısı nasıl yapılır?
4 güneş panelini seri veya paralel olarak aşağıdaki şemalara göre bağlayabilirsiniz. Seri bağlantıda toplam voltaj 4 kat artar (örn. 4 × 40V = 160V), akım aynı kalır. Paralel bağlantıda voltaj aynı kalır, akım 4 kat artar.

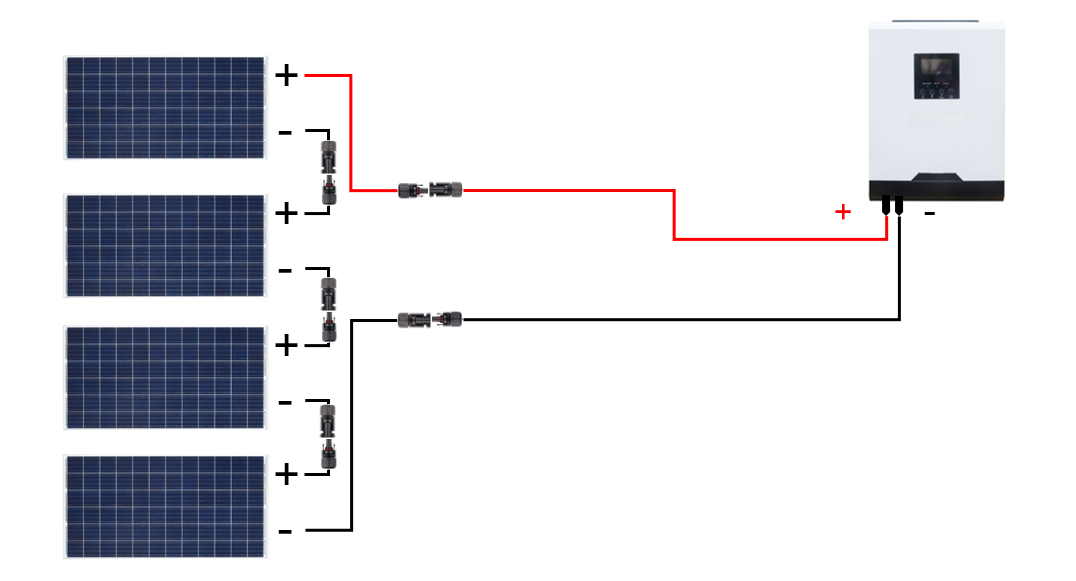

4 Adet Güneş Paneli — Seri Bağlantı Şeması

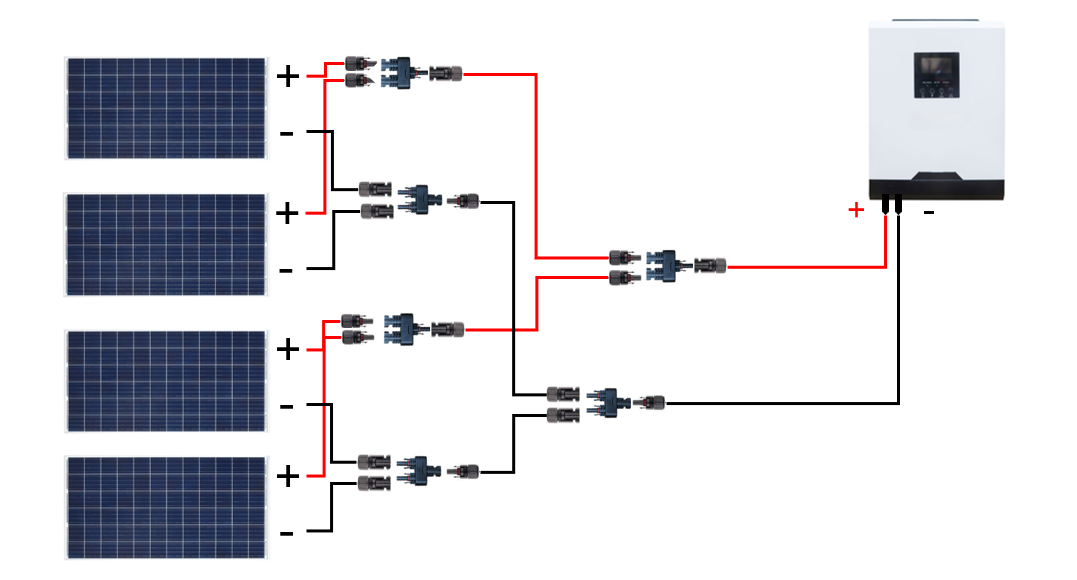

4 Adet Güneş Paneli — Paralel Bağlantı Şeması
Seri mi paralel mi daha iyi?
Her ikisi de farklı sistemler için uygundur. MPPT şarj cihazı veya yüksek voltaj girişi gerektiren inverter kullanan sistemlerde seri bağlantı; gölgelenme riski olan ya da PWM şarj cihazıyla çalışan küçük sistemlerde ise paralel bağlantı tercih edilir. Büyük sistemlerde ise seri-paralel kombinasyon kullanılır.
Farklı güçte güneş panelleri seri bağlanabilir mi?
Teknik olarak mümkün olsa da önerilmez. Seri bağlı dizide en zayıf (en düşük akımlı) panel tüm dizinin akım değerini belirler ve sistem verimliliği düşer. En iyi performans için aynı tip, güç ve voltaj değerine sahip paneller kullanılmalıdır.
